Cara Menentukan Kapasitas Chiller untuk Gedung

Menentukan kapasitas chiller tidak cukup dengan mengalikan luas gedung dengan angka kebutuhan pendinginan per meter persegi. Cara tersebut hanya cocok untuk perkiraan awal karena beban pendinginan dipengaruhi oleh fungsi ruangan, jumlah penghuni, luas kaca, paparan matahari, ventilasi, kelembapan udara, peralatan, dan jadwal operasional gedung.

Kapasitas yang terlalu kecil membuat suhu dan kelembapan ruangan sulit dikendalikan. Sebaliknya, kapasitas yang terlalu besar juga tidak selalu lebih aman. Chiller dapat lebih sering hidup dan mati, bekerja kurang efisien saat beban rendah, serta membutuhkan investasi awal yang lebih besar.

Karena itu, perhitungan perlu membedakan beban pendinginan gedung, kapasitas setiap unit chiller, dan total kapasitas chiller plant yang akan dipasang.

Dasar Penentuan Kapasitas Chiller

Penentuan kapasitas chiller dimulai dari perhitungan cooling load atau beban pendinginan bangunan. Nilai ini menunjukkan jumlah panas yang harus dipindahkan dari dalam gedung agar suhu dan kelembapan ruangan tetap sesuai dengan kondisi desain.

Beban pendinginan umumnya berasal dari:

• Panas yang masuk melalui atap, dinding, lantai, dan kaca.
• Radiasi matahari yang masuk melalui jendela.
• Panas dari penghuni.
• Lampu dan peralatan elektronik.
• Mesin atau peralatan produksi.
• Udara luar yang masuk untuk ventilasi.
• Infiltrasi udara melalui pintu, celah, dan area terbuka.
• Beban laten dari kandungan uap air.
• Panas tambahan dari ducting dan komponen sistem HVAC.

Perhitungannya perlu menggunakan beban puncak yang terjadi secara bersamaan atau peak coincident cooling load. Kapasitas chiller tidak dapat ditentukan hanya dengan menjumlahkan beban maksimum setiap ruangan karena waktu terjadinya beban puncak dapat berbeda.

Ruangan di sisi timur, misalnya, dapat menerima beban matahari terbesar pada pagi hari. Ruangan di sisi barat mungkin mencapai puncak pada sore hari, sedangkan ruang rapat baru mengalami beban tertinggi ketika digunakan dalam kapasitas penuh.

Data yang Dibutuhkan untuk Menghitung Beban Pendinginan

Akurasi perhitungan kapasitas chiller sangat bergantung pada kelengkapan data desain. Luas lantai saja belum cukup untuk menggambarkan kebutuhan pendinginan suatu gedung.

Beberapa data utama yang perlu disiapkan meliputi:

Untuk gedung di Indonesia, kelembapan udara luar perlu diperhitungkan dengan cermat. Udara segar yang masuk ke bangunan tidak hanya harus didinginkan, tetapi juga perlu dikurangi kandungan uap airnya.

Jika perhitungan hanya mempertimbangkan suhu tanpa memasukkan beban laten, ruangan mungkin terasa cukup dingin tetapi tetap lembap. Kondisi tersebut dapat mengurangi kenyamanan dan meningkatkan risiko kondensasi pada permukaan tertentu.

Mengapa Perhitungan Berdasarkan Luas Saja Tidak Cukup?

Pendekatan watt per meter persegi atau BTU per jam per meter persegi sering digunakan untuk memperkirakan skala sistem pada tahap awal. Namun, angka tersebut tidak ideal sebagai dasar penentuan kapasitas akhir chiller.

Dua gedung dengan luas yang sama dapat memiliki beban pendinginan yang jauh berbeda. Gedung perkantoran dengan fasad kaca lebar, misalnya, dapat menerima panas matahari lebih besar daripada gedung dengan dinding masif dan bukaan terbatas.

Kebutuhan pendinginan juga berbeda antara kantor, rumah sakit, hotel, pusat perbelanjaan, pabrik, dan data center. Data center memiliki beban peralatan yang relatif konstan, sedangkan beban gedung perkantoran biasanya berubah mengikuti jam kerja dan jumlah penghuni.

Karena itu, metode berdasarkan luas sebaiknya digunakan sebagai perkiraan awal atau benchmark. Pemilihan chiller tetap perlu didasarkan pada perhitungan beban yang lebih rinci menggunakan metode dan perangkat lunak HVAC yang sesuai.

Menghitung Kebutuhan Kapasitas dalam kW dan TR

Hasil perhitungan beban pendinginan biasanya dinyatakan dalam kilowatt pendinginan atau ton of refrigeration.

Konversi dasarnya adalah:

1 TR = 3,517 kW pendinginan = 12.000 Btu/jam

Jika beban puncak gedung sebesar 2.400 kW, kebutuhan dalam TR dapat dihitung sebagai berikut:

Kapasitas = 2.400 ÷ 3,517 = sekitar 682 TR

Angka 682 TR menunjukkan beban pendinginan gedung pada kondisi desain. Nilai ini belum tentu sama dengan kapasitas nominal chiller yang akhirnya dipilih.

Kapasitas aktual chiller dipengaruhi oleh kondisi operasinya, antara lain:

• Suhu air keluar dan masuk evaporator.
• Debit air dingin.
• Suhu air masuk kondensor pada water-cooled chiller.
• Suhu udara luar pada air-cooled chiller.
• Ketinggian lokasi.
• Kondisi fouling pada evaporator dan kondensor.

Chiller dengan kapasitas nominal 700 TR pada kondisi pengujian standar belum tentu menghasilkan kapasitas yang sama saat dipasang di lokasi proyek. Pemilihan unit perlu mengacu pada tabel performa atau hasil selection software dari produsen berdasarkan kondisi desain yang sebenarnya.

Menentukan Suhu dan Debit Chilled Water

Kapasitas pendinginan pada sisi air dapat dihitung berdasarkan debit air, kalor jenis air, dan perbedaan suhu:

Q = ṁ × cp × ΔT

Keterangan:

• Q adalah kapasitas pendinginan dalam kW.
• ṁ adalah laju aliran massa air dalam kg/s.
• cp adalah kalor jenis air, sekitar 4,18 kJ/kg·K.
• ΔT adalah selisih suhu air masuk dan keluar chiller.

Sebagai contoh, beban pendinginan sebesar 2.400 kW dengan selisih suhu air 6°C membutuhkan debit sekitar:

ṁ = 2.400 ÷ (4,18 × 6) = sekitar 95,7 kg/s

Karena massa jenis air mendekati 1 kg per liter, angka tersebut kurang lebih setara dengan 95,7 liter per detik.

Jika ΔT dinaikkan menjadi 9°C, debit yang dibutuhkan turun menjadi sekitar 63,8 liter per detik. Debit yang lebih rendah dapat membantu mengurangi ukuran pipa dan konsumsi energi pompa.

Namun, suhu supply, suhu return, dan ΔT tidak boleh ditentukan hanya untuk mengecilkan debit. Cooling coil, chiller, pompa, dan sistem kontrol harus dirancang untuk kondisi operasi yang sama.

Suhu chilled water yang terlalu tinggi juga dapat mengurangi kemampuan coil dalam mengendalikan kelembapan, terutama pada bangunan di wilayah tropis.

Menentukan Jumlah Unit Chiller

Setelah kebutuhan kapasitas total diketahui, tahap berikutnya adalah menentukan jumlah unit dan pembagian kapasitasnya.

Satu unit chiller besar dapat membuat instalasi lebih sederhana. Namun, seluruh sistem akan bergantung pada satu mesin, sementara kemampuannya untuk bekerja efisien pada beban rendah mungkin terbatas.

Beberapa unit berukuran lebih kecil memberikan fleksibilitas yang lebih baik saat beban berubah. Ketika kebutuhan pendinginan rendah, hanya satu unit yang perlu beroperasi. Unit berikutnya dapat dinyalakan secara bertahap saat beban meningkat.

Sebagai contoh, kebutuhan gedung sebesar 682 TR dapat dipenuhi oleh tiga unit chiller berkapasitas sekitar 250 TR, selama kapasitas bersih setiap unit pada kondisi proyek mencukupi. Total kapasitas aktifnya menjadi sekitar 750 TR.

Untuk fasilitas yang membutuhkan keandalan tinggi, sistem dapat menggunakan empat unit, dengan tiga unit beroperasi dan satu unit menjadi cadangan. Konfigurasi ini dikenal sebagai N+1.

Kebutuhan redundansi bergantung pada fungsi bangunan. Rumah sakit, data center, fasilitas produksi tertentu, dan bangunan dengan operasional kritis umumnya membutuhkan cadangan yang lebih tinggi dibandingkan gedung yang masih dapat menerima penghentian sementara saat perawatan.

Kapasitas Tambahan dan Safety Factor

Memberikan margin dalam desain dapat dibenarkan jika terdapat ketidakpastian yang jelas, seperti rencana penambahan area, perubahan fungsi ruangan, atau ekspansi kapasitas produksi.

Masalah muncul ketika margin ditambahkan berulang kali. Beban penghuni dinaikkan, beban lampu diperbesar, ventilasi diberi tambahan, hasil akhir dikalikan dengan safety factor, lalu ukuran chiller kembali dinaikkan ke kapasitas katalog berikutnya.

Penambahan faktor pengaman secara berlapis dapat menghasilkan chiller plant yang jauh lebih besar daripada kebutuhan sebenarnya.

Margin sebaiknya diberikan satu kali dengan dasar yang jelas dan dapat ditelusuri. Kapasitas untuk rencana ekspansi juga perlu dibedakan dari kebutuhan operasi saat ini agar pemilik gedung memahami alasan adanya kapasitas tambahan.

Risiko Chiller Terlalu Kecil dan Terlalu Besar

Chiller yang terlalu kecil berisiko tidak mampu memenuhi kebutuhan saat beban mencapai puncak. Suhu chilled water dapat meningkat, ruangan sulit mencapai setpoint, dan kelembapan tidak terkendali.

Namun, keluhan ruangan panas tidak selalu menunjukkan bahwa kapasitas chiller kurang. Penyebabnya bisa berasal dari coil kotor, aliran air yang tidak seimbang, valve yang tidak bekerja, sensor yang tidak akurat, ducting bocor, atau distribusi udara yang buruk.

Chiller yang terlalu besar juga dapat menimbulkan masalah. Pada beban rendah, unit mungkin bekerja di bawah rentang operasi yang stabil atau sering hidup dan mati jika kemampuan turndown-nya tidak memadai.

Kapasitas berlebih juga dapat meningkatkan investasi awal, kebutuhan ruang, ukuran instalasi listrik, serta biaya komponen pendukung seperti pompa dan cooling tower.

Dampak oversizing tidak selalu sama pada setiap sistem. Plant dengan beberapa chiller, variable speed drive, volume air yang memadai, dan kontrol staging yang baik dapat menyesuaikan perubahan beban dengan lebih efektif daripada satu chiller berukuran besar.

Jangan Menilai Chiller dari Efisiensi Full Load Saja

Gedung jarang beroperasi pada beban maksimum sepanjang tahun. Dalam sebagian besar jam operasi, chiller justru bekerja pada kondisi beban parsial.

Karena itu, pemilihan chiller tidak cukup hanya dengan membandingkan COP atau kW/TR pada kondisi full load. Performa pada beban 25%, 50%, dan 75% juga perlu diperiksa.

IPLV atau NPLV dapat digunakan sebagai indikator awal untuk menilai performa pada beban parsial. Namun, indeks tersebut dihitung dengan kondisi dan pembobotan tertentu sehingga belum tentu menggambarkan pola penggunaan setiap gedung di Indonesia.

Perbandingan yang lebih akurat perlu mempertimbangkan profil beban tahunan, suhu udara luar atau air kondensor, jumlah unit, urutan pengoperasian, jam kerja, dan karakteristik bangunan.

Chiller dengan efisiensi full load sedikit lebih rendah bisa menghasilkan konsumsi energi tahunan yang lebih baik jika performanya pada beban parsial lebih sesuai dengan pola operasi gedung.

Menyesuaikan Kapasitas dengan Sistem Pendukung

Kapasitas chiller harus sesuai dengan desain komponen lain. Pemilihan unit yang tepat belum tentu menghasilkan sistem yang baik jika pompa, pipa, cooling tower, coil, atau sistem kontrol dirancang untuk kondisi yang berbeda.

Beberapa hal yang perlu diperiksa meliputi:

• Kapasitas dan head pompa chilled water.
• Kapasitas condenser water pump.
• Ukuran pipa dan pressure drop.
• Kapasitas cooling tower.
• Batas minimum dan maksimum flow chiller.
• Kapasitas cooling coil.
• Volume air dalam sistem.
• Sistem staging dan sequencing.
• Posisi sensor suhu dan tekanan.
• Proses balancing dan commissioning.

Volume air yang terlalu kecil dapat membuat suhu air berubah terlalu cepat. Akibatnya, chiller dapat sering hidup dan mati sebelum sistem kontrol mencapai kondisi yang stabil.

Acuan Standar untuk Proyek di Indonesia

Untuk proyek di Indonesia, SNI 6390:2020 tentang konservasi energi sistem tata udara dapat digunakan sebagai salah satu acuan untuk menilai efisiensi sistem HVAC.

Kebutuhan ventilasi juga perlu mengacu pada standar yang sesuai dengan jenis bangunan. BSN telah menerbitkan seri SNI 6572 untuk bangunan nonresidensial, residensial, fasilitas pelayanan kesehatan, dan dapur komersial.

Standar ventilasi tidak secara langsung menentukan kapasitas chiller. Namun, jumlah udara luar yang dipersyaratkan akan memengaruhi beban pendinginan karena udara tersebut harus didinginkan dan, dalam banyak kasus, dikurangi kelembapannya.

Selain SNI, proyek dapat menggunakan acuan teknis lain seperti ASHRAE, AHRI, spesifikasi konsultan, persyaratan pemilik gedung, serta ketentuan dari otoritas setempat.

Menentukan Kapasitas pada Gedung Eksisting

Pada gedung yang sudah beroperasi, data lapangan dapat memberikan gambaran kebutuhan yang lebih akurat daripada dokumen desain lama saja.

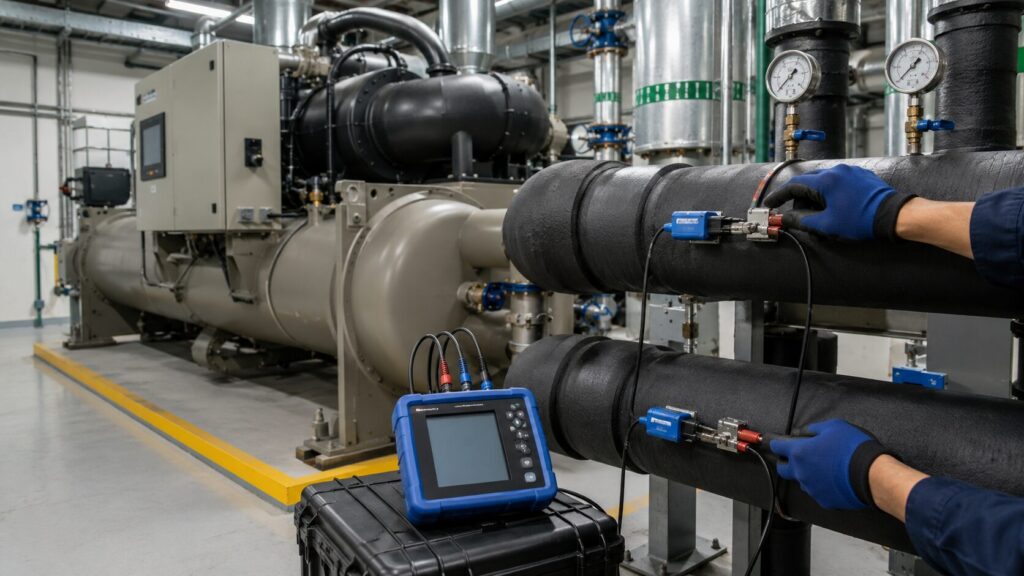

Beban aktual dapat diperkirakan dari debit chilled water dan selisih suhu supply-return. Data tersebut sebaiknya dikumpulkan selama periode yang mewakili kondisi operasi gedung, termasuk saat tingkat okupansi dan suhu udara luar cukup tinggi.

Data yang bermanfaat antara lain:

• Debit chilled water.
• Suhu supply dan return.
• Konsumsi daya chiller.
• Status kompresor.
• Suhu udara luar.
• Posisi control valve.
• Jadwal okupansi.
• Jam operasi setiap unit.

Pengukuran membantu menentukan apakah masalah benar-benar berasal dari kekurangan kapasitas atau dari distribusi, kontrol, dan perawatan sistem.

Data aktual juga diperlukan ketika pemilik gedung ingin mengganti chiller lama. Unit baru tidak harus memiliki kapasitas yang sama dengan unit lama jika kapasitas sebelumnya terlalu besar atau fungsi gedung telah berubah.

Tahapan Praktis Menentukan Kapasitas Chiller

Secara umum, proses penentuan kapasitas chiller dapat dilakukan melalui tahapan berikut:

1. Menentukan kondisi desain di dalam dan luar ruangan.
2. Mengumpulkan data selubung bangunan, okupansi, lampu, peralatan, dan ventilasi.
3. Menghitung beban sensible dan laten pada setiap zona.
4. Menentukan beban puncak yang terjadi secara bersamaan.
5. Menambahkan beban sistem yang relevan tanpa menumpuk safety factor.
6. Mengonversi kebutuhan pendinginan dari kW ke TR.
7. Menentukan suhu dan debit chilled water.
8. Memeriksa kapasitas bersih chiller pada kondisi proyek.
9. Menentukan jumlah unit, staging, turndown, dan redundansi.
10. Memeriksa performa full load dan part load.
11. Menyesuaikan kapasitas pompa, cooling tower, pipa, coil, dan sistem kontrol.
12. Melakukan commissioning untuk memastikan sistem bekerja sesuai desain.

Hasil akhirnya bukan sekadar angka kapasitas dalam TR. Dokumen desain juga perlu mencatat asumsi beban, kondisi cuaca, suhu air, debit, kapasitas bersih setiap unit, konfigurasi plant, kebutuhan cadangan, dan kriteria efisiensi.

Kesimpulan

Kapasitas chiller untuk gedung perlu ditentukan dari beban pendinginan puncak yang terjadi secara bersamaan, bukan hanya berdasarkan luas lantai atau penjumlahan kapasitas AC setiap ruangan.

Perhitungannya harus mencakup beban sensible dan laten, kondisi cuaca, ventilasi, pola penggunaan ruangan, suhu chilled water, performa chiller pada kondisi proyek, serta kebutuhan operasi saat beban parsial.

Perencanaan yang terintegrasi sejak perhitungan, pemilihan unit, instalasi, pengujian, hingga commissioning dapat mengurangi risiko sistem terlalu kecil, terlalu besar, atau tidak efisien. Untuk proyek komersial maupun industri, proses ini sebaiknya melibatkan kontraktor MEP yang memahami hubungan antara chiller, pompa, pipa, cooling tower, kelistrikan, kontrol, dan kebutuhan operasional gedung.

PT Kumala Kencana Kreasindo menangani pekerjaan MEP dan HVAC sejak tahap perencanaan hingga dukungan purna jual untuk membantu memastikan sistem gedung dipasang sesuai dengan kebutuhan teknis proyek.

Referensi

• ASHRAE Fundamentals of Design and Control of Central Chilled-Water Plants
• ASHRAE Handbook: Cooling and Heating Load Calculations
• ASHRAE Handbook: Central Cooling and Heating Plants
• U.S. Department of Energy: Purchasing Energy-Efficient Electric Chillers
• BSN: SNI 6390:2020 Konservasi Energi Sistem Tata Udara pada Bangunan Gedung
• Trane: Chilled-Water System Design and Application
