Kesalahan Desain Ducting yang Membuat HVAC Boros

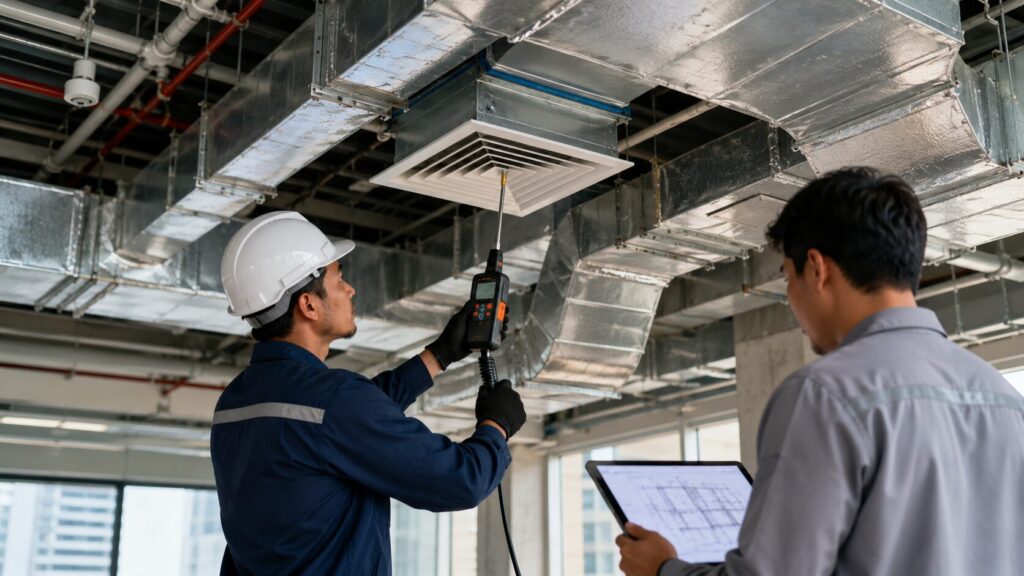

Sistem HVAC yang boros atau tidak merata tidak selalu disebabkan oleh kapasitas AC yang kurang. Pada banyak gedung, masalah justru muncul dari jalur distribusi udara: ducting terlalu kecil, jalurnya terlalu panjang, banyak belokan tajam, ada kebocoran, insulasi tidak memadai, atau sistem belum pernah di-balancing setelah dipasang.

Bagi pemilik gedung, facility manager, dan pengelola proyek MEP, kesalahan desain ducting bisa membuat sistem terlihat bekerja normal, tetapi hasilnya tidak sesuai. Ruang meeting tetap panas, area kerja terlalu dingin, fan terdengar bising, plafon berembun, dan konsumsi listrik terus naik.

Karena HVAC termasuk beban energi terbesar pada banyak gedung komersial, kesalahan kecil dalam distribusi udara bisa berdampak besar pada biaya operasional jangka panjang.

Mengapa Desain Ducting Berpengaruh pada Efisiensi HVAC?

Ducting bukan hanya saluran untuk mengalirkan udara dingin dari AHU, FCU, atau unit HVAC ke ruangan. Ducting menentukan apakah udara sampai ke titik yang tepat, dengan jumlah yang cukup, tekanan yang wajar, kecepatan yang sesuai, dan kehilangan energi yang terkendali.

Pada gedung kantor di Indonesia, beban HVAC dapat menjadi komponen energi terbesar. Salah satu studi benchmark gedung kantor di Indonesia mencatat rata-rata Energy Use Intensity sekitar 160 kWh/m²/tahun, dengan HVAC menyumbang sekitar 64,7% konsumsi energi pada gedung kantor yang diteliti. Artinya, desain tata udara yang buruk bukan hanya memengaruhi kenyamanan, tetapi juga berhubungan langsung dengan biaya operasional.

Di sinilah ducting sering menjadi titik lemah. Unit AC bisa saja memiliki kapasitas yang cukup, tetapi jika jalur ducting membuat tekanan turun terlalu besar, udara bocor sebelum sampai ke ruangan, atau distribusi supply dan return tidak seimbang, performa sistem tetap buruk.

Karena itu, perencanaan gedung tidak cukup hanya bertanya, “berapa kapasitas AC yang dibutuhkan?” Pertanyaan yang sama pentingnya adalah, “apakah udara yang sudah dikondisikan bisa sampai ke ruangan dengan efisien?”

1. Ukuran Ducting Ditentukan dari Kebiasaan, Bukan Perhitungan Airflow

Kesalahan paling umum adalah menentukan ukuran ducting berdasarkan ruang plafon yang tersedia, kebiasaan lapangan, atau perkiraan kasar. Padahal, ukuran ducting seharusnya dihitung dari kebutuhan airflow tiap ruang, kecepatan udara yang diizinkan, rugi tekanan, panjang jalur, jenis diffuser, filter, coil, damper, dan kemampuan fan.

Jika ducting terlalu kecil, udara harus dipaksa melewati saluran dengan kecepatan dan tekanan lebih tinggi. Dampaknya bisa berupa suara bising, airflow kurang di titik terjauh, fan bekerja lebih berat, dan konsumsi listrik meningkat.

Namun, ducting yang terlalu besar juga bukan otomatis lebih baik. Kecepatan udara bisa terlalu rendah, distribusi menjadi kurang stabil, pencampuran udara di ruangan tidak optimal, dan kontrol temperatur menjadi lebih sulit.

Pada proyek komersial, masalah ini dapat terasa jelas di ruang dengan beban berbeda, seperti ruang meeting, lobby, area kerja terbuka, ruang server kecil, atau ruang produksi.

Desain ducting yang benar perlu dimulai dari kebutuhan ruang, bukan dari ukuran material yang “biasa dipakai”. Setiap zona memiliki beban pendinginan, jumlah penghuni, pola penggunaan, dan kebutuhan sirkulasi yang berbeda.

2. Jalur Ducting Terlalu Panjang dan Banyak Belokan Tajam

Ducting yang terlalu panjang, berkelok-kelok, atau dipaksa mengikuti layout plafon tanpa perhitungan akan menambah rugi tekanan. Udara tetap bisa mengalir, tetapi fan perlu bekerja lebih keras untuk mendorong udara sampai ke ujung jalur.

Masalah ini sering terjadi ketika desain HVAC terlalu banyak menyesuaikan diri dengan kondisi arsitektur, struktur, plafon, lampu, sprinkler, tray kabel, atau pipa utilitas lain. Jika koordinasi MEP tidak matang, ducting akhirnya menjadi jalur sisa yang dipaksa melewati ruang yang tersedia.

Belokan tajam, percabangan mendadak, transisi ukuran yang kasar, dan sambungan yang tidak rapi dapat membuat aliran udara tidak stabil. Efeknya bukan hanya tekanan turun, tetapi juga turbulensi, noise, dan distribusi udara yang tidak merata.

Dalam SNI 6390:2020 tentang konservasi energi sistem tata udara bangunan gedung, laju kehilangan tekanan akibat gesekan pada sistem saluran udara direkomendasikan tidak lebih dari 7 mm kolom air per 100 meter panjang ekuivalen saluran udara. Angka ini menunjukkan bahwa rugi tekanan pada ducting perlu dikendalikan sejak tahap desain, bukan baru dikoreksi setelah sistem terpasang.

3. Static Pressure Tidak Diperhitungkan dengan Serius

Banyak masalah ducting berawal dari static pressure yang terlalu tinggi. Static pressure naik ketika fan harus melawan hambatan dari ducting yang sempit, jalur panjang, elbow tajam, filter, coil, damper, grille, diffuser, dan kebocoran sistem.

Jika tekanan yang dibutuhkan sistem lebih tinggi dari kemampuan fan, airflow aktual akan turun. Akibatnya, beberapa ruangan tidak mendapat udara cukup meskipun unit HVAC masih menyala normal.

Pada kondisi lain, fan dipaksa bekerja lebih keras sehingga penggunaan energi meningkat. Efek ini penting karena kebutuhan daya fan tidak naik secara linear.

Pada sistem fan sentrifugal, perubahan kecepatan dan airflow dapat sangat memengaruhi kebutuhan daya. Department of Energy menjelaskan bahwa kebutuhan daya fan mengikuti pola pangkat tiga terhadap perubahan kecepatan. Dengan kata lain, sistem distribusi yang berat dapat mengurangi manfaat efisiensi dari fan, VFD, atau sistem kontrol yang sebenarnya sudah baik.

Karena itu, desain ducting tidak cukup dinilai dari apakah udara keluar dari diffuser. Yang perlu dipastikan adalah apakah airflow tercapai dengan tekanan kerja yang wajar dan sesuai kemampuan fan.

4. Sambungan Ducting Bocor dan Tidak Diuji

Kebocoran ducting sering tidak terlihat setelah plafon tertutup, tetapi efeknya bisa besar. Udara dingin yang seharusnya masuk ke ruangan dapat bocor ke ceiling void, shaft, ruang servis, atau area non-AC. Sistem akhirnya bekerja lebih lama untuk mencapai temperatur yang sama.

ENERGY STAR menyebut kebocoran duct dapat menurunkan efisiensi sistem pemanasan dan pendinginan hingga sekitar 20%. Pada konteks gedung komersial, beberapa studi juga menemukan kebocoran supply duct bisa signifikan, terutama pada sistem light commercial.

Angka pastinya tidak bisa disamaratakan untuk semua gedung karena sangat bergantung pada tekanan operasi, kualitas sambungan, luas permukaan duct, dan metode pengujian.

Kesalahan yang sering terjadi adalah menganggap ducting “tidak bocor” hanya karena terlihat rapi dari luar. Kebocoran bisa muncul di sambungan, flange, akses panel, flexible connection, celah damper, atau pertemuan duct dengan diffuser box.

Untuk proyek yang menuntut performa lebih ketat, spesifikasi sealing, kualitas sambungan, dan duct air leakage test menjadi cara yang lebih objektif dibanding inspeksi visual saja. Pengujian dan koreksi kebocoran juga jauh lebih mudah dilakukan sebelum plafon ditutup, bukan setelah gedung mulai beroperasi.

5. Insulasi Ducting Tidak Sesuai Kondisi Lapangan

Di iklim tropis seperti Indonesia, ducting sering melewati area panas dan lembap, seperti ruang plafon, shaft, area parkir, ruang servis, atau jalur dekat atap. Jika insulasi tidak memadai, udara dingin kehilangan energi sebelum sampai ke ruangan.

SNI 6390:2020 menyarankan seluruh saluran udara dan plenum dalam sistem ducting diberi insulasi termal. Standar tersebut juga mencantumkan nilai R minimum untuk sistem pendingin berdasarkan lokasi ducting, termasuk lokasi eksterior, ruang tidak dikondisikan, dan ruang yang dikondisikan tidak langsung.

Namun, ketebalan insulasi bukan satu-satunya faktor. SNI juga memberi catatan bahwa nilai minimum tersebut belum tentu mencakup aspek transmisi uap air dan kondensasi permukaan.

Pada area lembap, vapor barrier yang buruk, sambungan insulasi terbuka, atau bagian hanger yang menjadi thermal bridge bisa memicu embun dan noda plafon.

Masalah insulasi sering baru terlihat setelah gedung berjalan. Tanda yang muncul bisa berupa plafon basah, ducting berembun, area tertentu tidak dingin, atau sistem membutuhkan waktu terlalu lama untuk mencapai setpoint. Karena itu, desain ducting sebaiknya memperhitungkan jalur aktual duct di lapangan, bukan hanya gambar rencana yang terlihat ideal.

6. Supply dan Return Air Tidak Seimbang

Sistem HVAC tidak hanya bergantung pada udara dingin yang ditiupkan ke ruangan. Udara juga harus bisa kembali ke AHU atau FCU melalui jalur yang cukup. Jika supply air banyak tetapi return air terbatas, tekanan ruang dapat berubah dan sirkulasi menjadi tidak stabil.

Department of Energy menekankan pentingnya keseimbangan supply dan return agar tekanan ruang tetap netral. Dalam praktiknya, masalah sering muncul setelah layout ruangan berubah. Misalnya, area kantor dipartisi menjadi beberapa ruang meeting kecil, tetapi posisi return grille tidak ditambah atau disesuaikan.

Akibatnya, ada ruangan yang terasa pengap, pintu sulit tertutup rapat, udara dingin tidak menyebar merata, atau udara luar lebih mudah masuk melalui celah. Jika udara luar yang panas dan lembap ikut masuk, beban pendinginan bertambah dan sistem bekerja lebih berat.

Kesalahan ini sering disalahartikan sebagai “AC kurang besar”. Padahal, akar masalahnya bisa berada pada jalur balik udara yang tidak memadai.

Untuk gedung komersial, perubahan layout interior sebaiknya selalu diikuti evaluasi ulang supply, return, diffuser, grille, dan balancing.

7. Diffuser dan Grille Dipilih Hanya dari Tampilan

Diffuser, grille, dan register sering dipilih dari sisi estetika, padahal komponen ini menentukan bagaimana udara masuk ke ruangan. Titik supply yang salah bisa membuat udara langsung kembali ke return tanpa benar-benar mendinginkan area kerja. Kondisi ini biasa disebut short-circuiting.

Diffuser yang tidak sesuai juga bisa menimbulkan draft, suara bising, atau distribusi udara yang tidak merata. Misalnya, diffuser diletakkan terlalu dekat dengan meja kerja, terlalu dekat dengan return, atau tidak sesuai dengan tinggi plafon dan ukuran ruangan.

Return grille yang terlalu kecil juga dapat menambah hambatan aliran udara. Dampaknya bisa berupa suara berisik, tekanan sistem meningkat, dan airflow turun.

Dalam desain yang baik, terminal seperti diffuser, grille, filter, coil, dan damper ikut dihitung dalam total pressure drop. Komponen ini tidak ideal jika baru dipilih belakangan setelah ukuran duct utama selesai.

Untuk fasilitas komersial, kenyamanan penghuni tidak cukup diukur dari temperatur rata-rata. Ruangan bisa mencapai setpoint, tetapi tetap tidak nyaman karena aliran udara terlalu kencang di satu titik dan terlalu lemah di titik lain.

8. Damper Ada, tetapi Tidak Bisa Diakses atau Tidak Di-Balancing

Balancing damper sering dipasang, tetapi tidak selalu ditempatkan dengan benar atau mudah diakses. Setelah plafon tertutup, teknisi kesulitan menyetel airflow tiap cabang. Akhirnya, beberapa ruangan mendapat udara berlebih, sementara ruangan lain kekurangan udara.

Tanpa proses testing, adjusting, and balancing, sistem ducting hanya dianggap selesai secara fisik, bukan terbukti bekerja sesuai desain. Padahal, dua jalur duct dengan ukuran sama belum tentu memiliki airflow sama jika panjang jalur, belokan, diffuser, dan hambatannya berbeda.

SNI 6390:2020 juga menekankan pentingnya testing and commissioning sebelum sistem tata udara digunakan pertama kali. Commissioning membantu memastikan sistem yang terpasang benar-benar sesuai dengan rancangan, termasuk dari sisi kapasitas dan efisiensi energi.

Untuk gedung yang sudah beroperasi, recommissioning juga penting. SNI tersebut menyebut recommissioning sebaiknya dilakukan berkala untuk mengidentifikasi penurunan kapasitas dan efisiensi sistem maupun komponennya.

Ini relevan karena performa ducting bisa berubah akibat filter kotor, damper bergeser, renovasi interior, kebocoran baru, atau perubahan fungsi ruangan.

9. Mengabaikan Perubahan Fungsi Ruangan Setelah Gedung Beroperasi

Banyak sistem ducting awalnya cukup baik, tetapi menjadi tidak efisien setelah gedung mengalami perubahan fungsi. Ruang terbuka diubah menjadi ruang rapat, ruang arsip menjadi ruang kerja, area produksi berubah beban panasnya, atau jumlah penghuni meningkat.

Jika layout berubah tetapi jalur ducting, diffuser, return, dan balancing tidak diperbarui, distribusi udara akan meleset dari kebutuhan aktual. Ruangan dengan beban panas lebih besar bisa terasa panas, sementara area lain terlalu dingin karena airflow tidak lagi sesuai pola penggunaan.

Masalah ini sering muncul di kantor, gedung komersial, klinik, restoran, pabrik ringan, dan fasilitas industri dengan layout yang dinamis. HVAC tidak bisa dilihat sebagai sistem sekali pasang lalu selesai. Setiap perubahan partisi, beban peralatan, jumlah orang, atau jam operasi dapat mengubah kebutuhan udara.

Karena itu, evaluasi ducting perlu menjadi bagian dari renovasi interior. Jika partisi dipindahkan tanpa pemeriksaan airflow, masalah kenyamanan dan energi biasanya baru terasa setelah operasional berjalan.

10. Menganggap Solusinya Selalu Tambah Kapasitas AC

Ketika ruangan tidak dingin, solusi yang sering muncul adalah menambah kapasitas AC atau menurunkan setpoint. Padahal, jika akar masalahnya ada pada ducting, menambah kapasitas belum tentu menyelesaikan masalah.

Jika ducting bocor, udara tambahan tetap bisa hilang di jalur distribusi. Jika static pressure terlalu tinggi, fan tetap kesulitan mendorong udara ke titik terjauh. Jika return air tidak seimbang, sirkulasi tetap bermasalah. Jika diffuser salah posisi, distribusi udara tetap tidak nyaman.

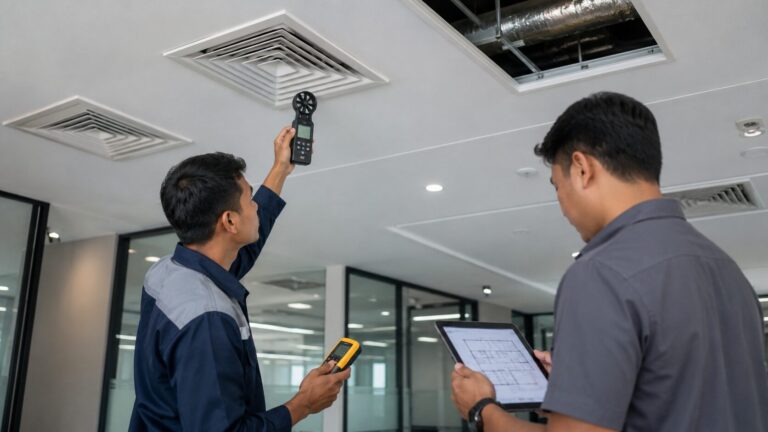

Pendekatan yang lebih tepat adalah memeriksa sistem secara berurutan: airflow aktual di outlet, tekanan statis, kondisi filter dan coil, kebocoran ducting, kondisi insulasi, posisi damper, supply-return balance, dan perubahan layout ruangan.

Dari data tersebut, baru bisa diputuskan apakah masalahnya perlu diselesaikan dengan balancing, perbaikan leakage, perbaikan insulasi, modifikasi ducting, atau memang penambahan kapasitas equipment.

Bagi pemilik gedung, pendekatan ini lebih aman secara biaya. Anda tidak langsung membeli atau memasang equipment tambahan sebelum mengetahui apakah sistem distribusi udara yang ada sudah bekerja dengan benar.

Tanda-Tanda Desain Ducting Perlu Dievaluasi

Beberapa gejala bisa menjadi sinyal bahwa masalah HVAC tidak hanya berasal dari unit AC. Tanda paling umum adalah temperatur antar-ruangan berbeda jauh, area dekat unit sangat dingin tetapi area ujung tetap panas, atau sistem membutuhkan waktu terlalu lama untuk mencapai setpoint.

Gejala lain adalah suara bising dari ducting, diffuser, atau return grille. Suara ini bisa menandakan velocity terlalu tinggi, tekanan berlebih, grille terlalu kecil, atau jalur udara terlalu banyak hambatan.

Plafon berembun, noda air di sekitar ducting, atau insulasi yang basah juga perlu diperiksa. Kondisi ini bisa berkaitan dengan insulasi yang tidak memadai, vapor barrier rusak, atau ducting melewati area yang terlalu panas dan lembap.

Jika tagihan listrik naik tanpa perubahan operasional yang jelas, ducting juga layak masuk daftar pemeriksaan. HVAC adalah beban besar pada banyak gedung, sehingga inefisiensi distribusi udara dapat berdampak langsung pada biaya energi.

Apa yang Perlu Dicek Sebelum Memutuskan Perbaikan?

Sebelum memutuskan retrofit ducting, penambahan unit, atau perubahan layout HVAC, ada beberapa data teknis yang sebaiknya dikumpulkan. Tujuannya agar keputusan tidak hanya berdasarkan keluhan pengguna ruangan.

Pemeriksaan seperti ini membantu membedakan apakah masalah berasal dari desain awal, kualitas instalasi, kurangnya balancing, perubahan layout, atau penurunan performa karena operasional. Untuk gedung komersial dan industri, perbedaan ini penting karena masing-masing membutuhkan solusi yang berbeda.

Kesimpulan

Kesalahan desain ducting membuat HVAC tidak efisien karena udara yang sudah didinginkan tidak didistribusikan dengan benar. Masalahnya bisa muncul dari ukuran ducting yang keliru, jalur terlalu berat, static pressure tinggi, kebocoran, insulasi buruk, return air tidak seimbang, diffuser salah pilih, hingga tidak adanya balancing dan commissioning.

Sebelum menyimpulkan kapasitas AC kurang, sistem ducting perlu diperiksa lebih dulu. Keputusan yang lebih baik biasanya dimulai dari data: airflow, tekanan, kondisi fisik ducting, keseimbangan supply-return, dan perubahan penggunaan ruang. Dengan desain dan evaluasi yang tepat, sistem HVAC bisa bekerja lebih stabil, nyaman, dan efisien dalam jangka panjang.

Referensi

• SNI 6390:2020 Konservasi Energi Sistem Tata Udara pada Bangunan Gedung
• BSN Pesta: SNI 6390:2020
• Energy Use Intensity Benchmarking for Office Buildings in Indonesia
• ENERGY STAR: Benefits of Duct Sealing
• U.S. Department of Energy: Minimizing Energy Losses in Ducts
• U.S. Department of Energy: Adjustable Speed Drive Part-Load Efficiency
• ACCA Manual D Calculation Checklist
• SMACNA Duct Leakage Presentation
